气动中线蝶阀概述

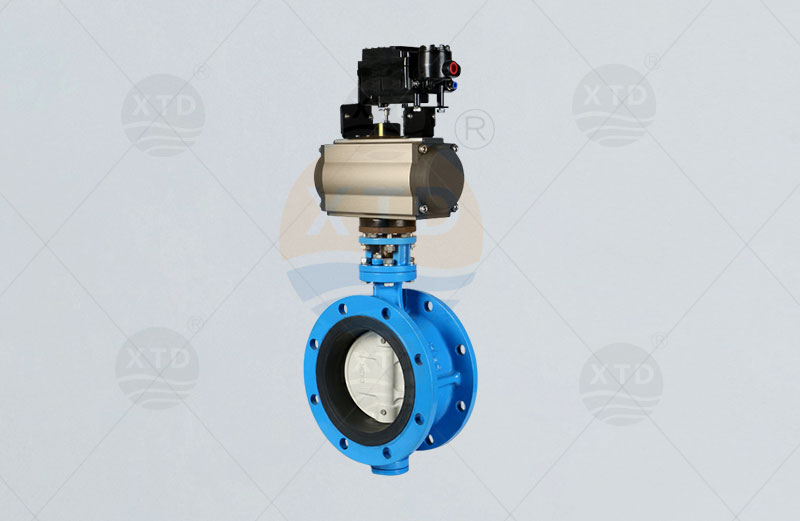

   气动中线蝶阀是一种蝶板的回转中心(即阀门轴中心)位于阀体的中心线和蝶板的密封截面上的蝶阀，连接方式有对夹式和法兰式。气动中线蝶阀流体阻力较小，中大口径的蝶阀全开时有效流通面积较大，启闭迅速省力，利用压缩空气来带动碟扳旋转90角度即可完成启闭，也可以装配上电气阀门定位器对介质流量，压力，温度等各项参数进行调节控制。

气动中线蝶阀特点

1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性为直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

气动中线蝶阀技术参数

阀体材质：WCB、304、316、UPVC
阀板材质：304、316、316L、尼龙板、铝青铜、球铁镀镍
密封阀座：NBR、EPDM、PTFE【压力等级】：1.6MPa
公称通径：DN25-DN1000
结构形式：A型、LT凸耳式
连接方式：对夹、法兰式
电磁阀电压：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
温度范围：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
气动执行器：双作用、单作用
气动附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
