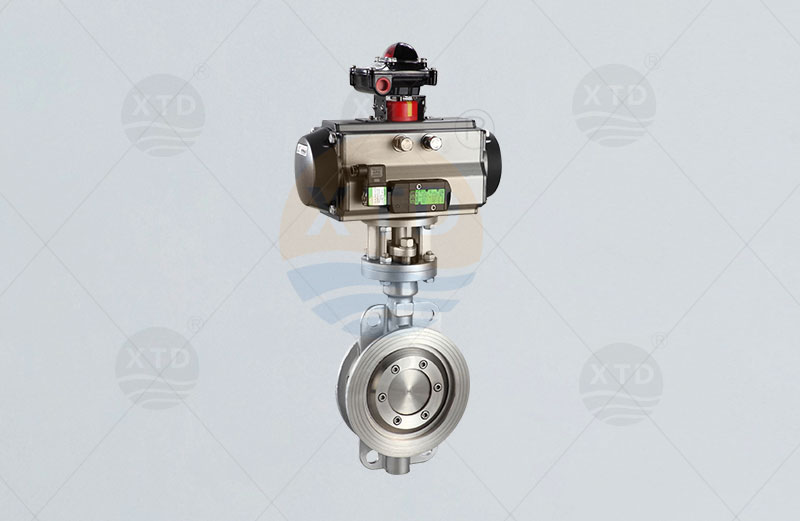

一、气动对夹式不锈钢硬密封蝶阀产品概述
       气动对夹式不锈钢硬密封三偏心蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、气动对夹式不锈钢硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀、使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金、密封面耐磨损、使用寿命长。
4、大规格蝶板采用绗架结构，强度高、过流面积大、流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装,便于用户使用。

三、气动对夹式不锈钢硬密封蝶阀原理
以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。

气缸采用1/4旋转式气缸，角度可调 1°～5°。

四、主要技术参数

备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型

五、气动对夹式不锈钢硬密封蝶阀主要零件材料

备注：其他零部件及密封圈的材质亦可根据实际工况或客户要求设计选型

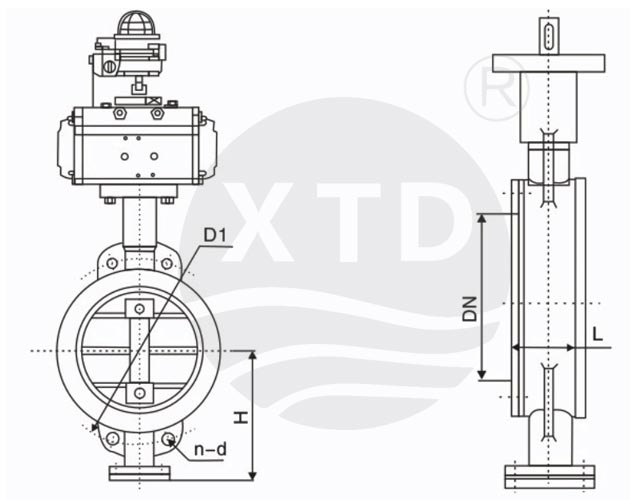

六、气动对夹式硬密封蝶阀主要外形尺寸

备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化
