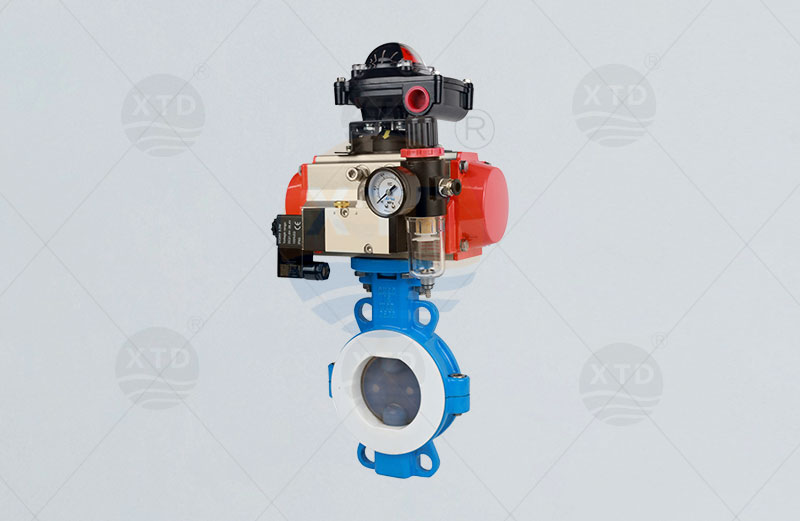

气动衬氟蝶阀
产品型号: D641F
公称通径:DN50~1000mm
公称压力:PN0.6~1.6MPa
阀体材质:球墨铸钢、铸钢、不锈钢+F46
适用温度:-30~+70℃
适用介质:各类强腐蚀性介质
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

一、气动衬氟法兰蝶阀 产品概述

       气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,气动衬氟蝶阀操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。气动衬四氟蝶阀适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。气动衬四氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

  全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

气动衬氟蝶阀主要特点:
1、小型轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,90°回转开启迅速。3
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。

二、气动衬氟蝶阀主要技术参数

1、阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料


   2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 线性


   3、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
         双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


三、气动衬氟蝶阀主要性能指标

公称通径 DN(mm) 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 各类强腐蚀性介质

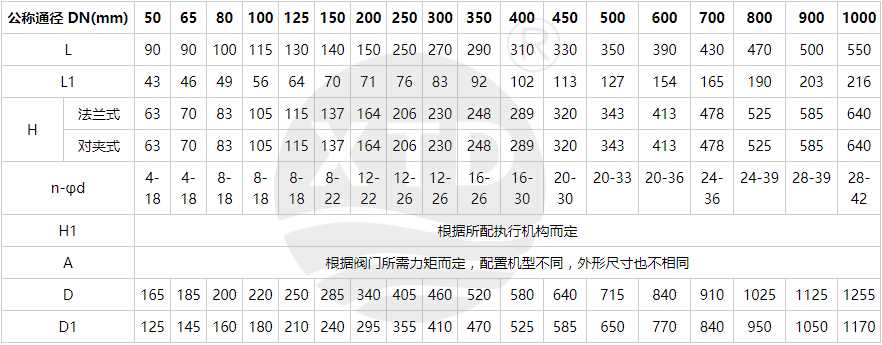

四、气动衬氟蝶阀外形连接尺寸
