上、下展式放料阀
产品型号:HG5-81-1/2
公称通径:DN50~150mm
公称压力:PN1.0~6.4MPa
适用温度:-29~650℃
主要材质:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
设计制造:GB12234-89
结构长度:GB12221-89
法兰尺寸:JB/T79-94
检查和试验:GB13927
产品详情

手动放料阀性能与用途
       本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单,密封结构合理, 密封圈更换方便实用。

手动放料阀结构与原理:

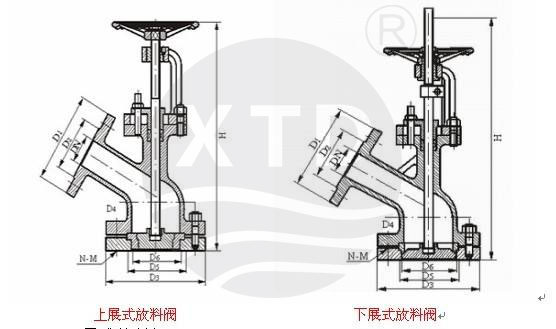

       该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成,手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式,手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀

手动放料阀主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

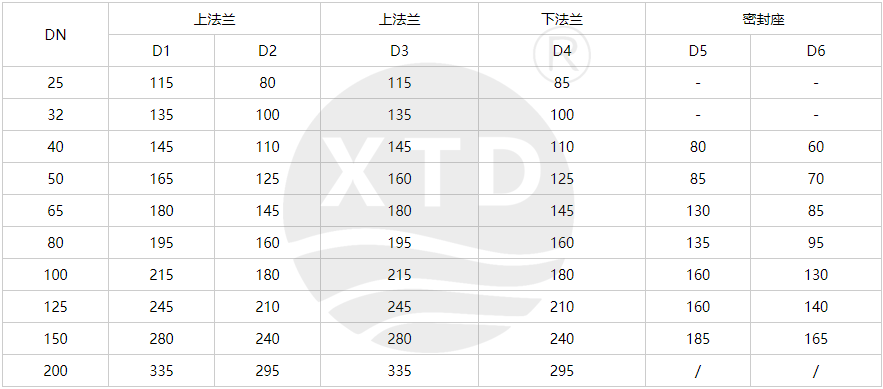

上展式放料阀连接尺寸

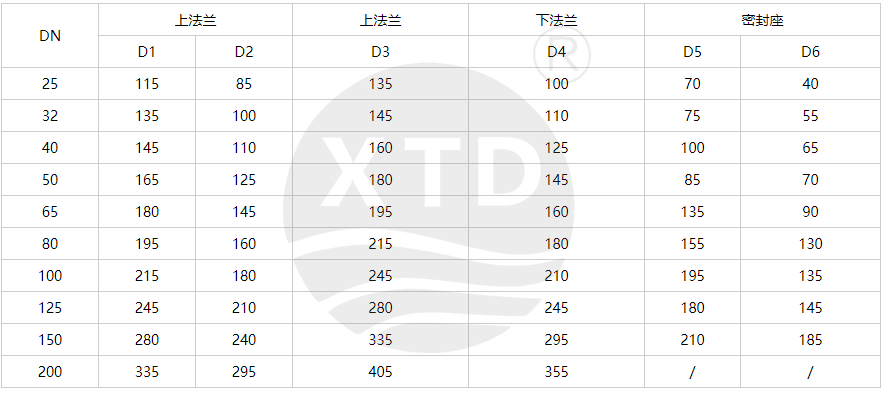

下展式放料阀连接尺寸
