不锈钢截止阀
产品型号:J41W
公称通径:DN15~400mm
公称压力:PN1.6~16.0MPa
适用温度:≤200℃~≤350℃
适用介质:硝酸类、醋酸类、水、油、气类及某些腐蚀性液体
驱动方式:手动、伞齿轮、电动
设计与制造:GB12235
结构长度:GB12221
法兰尺寸:GB9113 JB79
压力-温度:GB9131
试验-检验:GB/T13927 JB/T9092
产品详情

一、J41W不锈钢截止阀性能规范:

型号

公称压力

试验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气(Mpa)

低压密封空气(Mpa)

J41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRIC ACID

J41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

ACETIC ACID

醋酸类

NITRIV ACID

硝酸类

J41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETIC ACID

J41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类


二、J41W不锈钢截止阀主要零件材质:

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

ZG1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

压盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

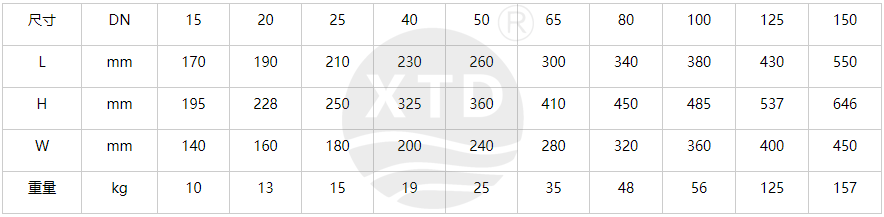

三、不锈钢截止阀1.6MPa主要连接尺寸及重量:

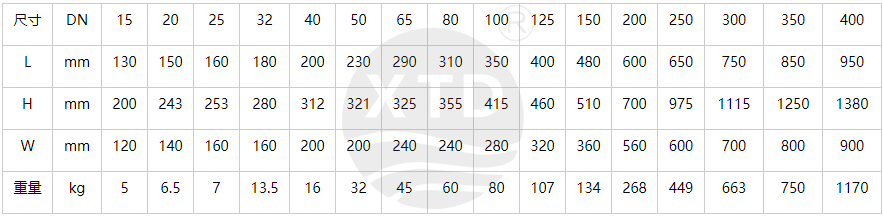

J41W不锈钢截止阀2.5MPa主要连接尺寸及重量:

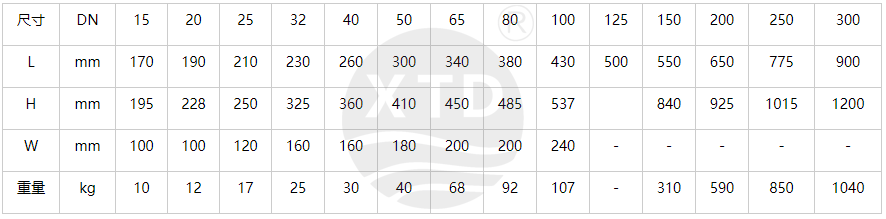

J41W不锈钢截止阀4.0MPa主要连接尺寸及重量:

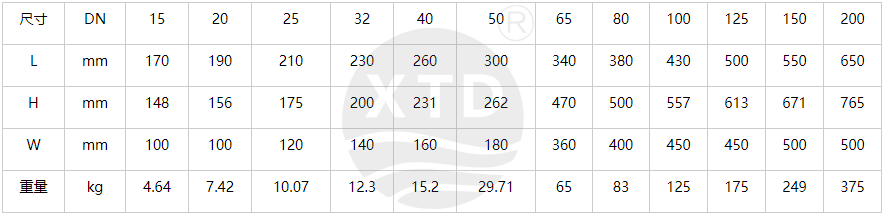

J41W不锈钢截止阀6.4MPa主要连接尺寸及重量:

J41W不锈钢截止阀10.0MPa主要连接尺寸及重量:

J41W不锈钢截止阀16.0MPa主要连接尺寸及重量:
