美标伞齿轮截止阀
产品型号:J541H
公称通径:NPS2"-32"
公称压力:Class150~900Lb
工作温度:碳钢-29℃~425℃;
低温钢-46℃~350℃,
铬钼钢-29℃~550℃ .
驱动方式: 电动、气动、液动、齿轮等
设计与制造:ANSI B16.34 BS1873
结构长度: ANSI B 16.10
压力温度等级:ANSI B16.5
试验与检验: API 598
产品详情

伞齿轮美标截止阀J541H(大口径截止阀)产品简介:

       伞齿轮截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

       美标截止阀主要有API和ASME标准,ASTM,ASTM是材料标准,不是阀门本身的标准;按美国标准设计,制造,生产、检测的截止阀叫做美标截止阀。美标截止阀和法兰截止阀是同属一个类型的阀门,关闭件是个阀瓣,阀杆绕阀体中心线作旋转来达到开启、关闭的一种阀门。


伞齿轮美标截止阀J541H主要优点:

美标截止阀在管路中主要用来做切断、分配和改变介质的流动方向。美标截止阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用,球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。


设计标准:

设计与制造 结构长度

法兰尺寸

对焊连接尺寸 压力-温度 试验-检验
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598


压力试验:

公称压力PN(Lb) 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315                  0.4-0.7                  60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790

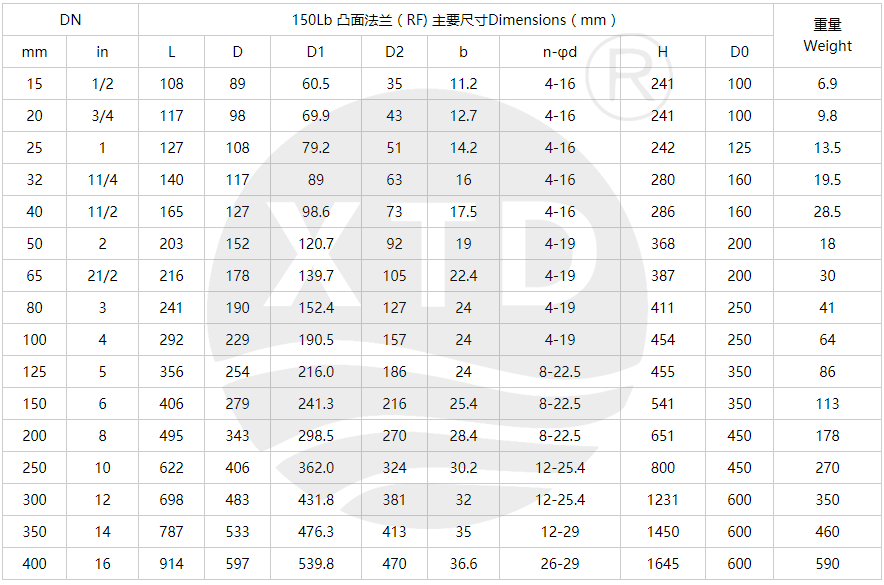

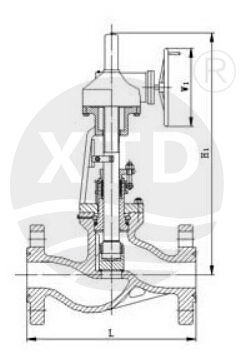

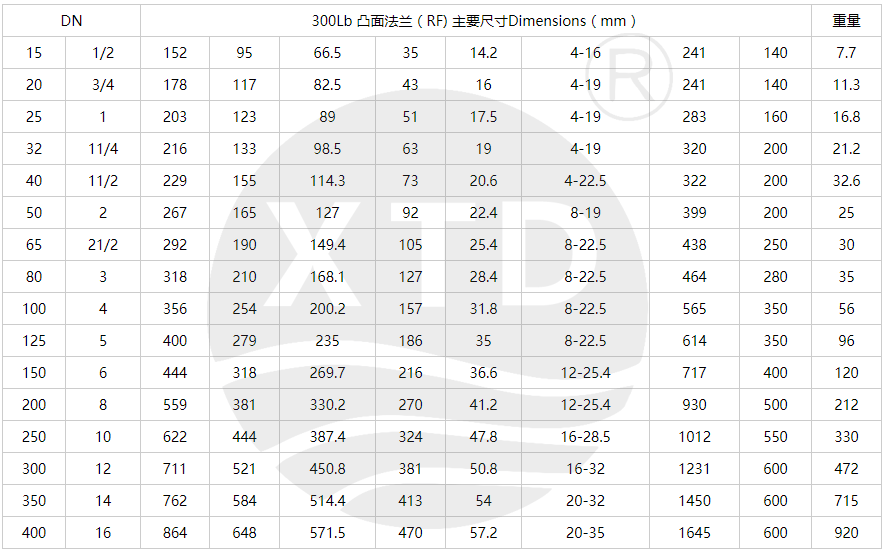

主要尺寸和重量:
