对焊式硬密封蝶阀
产品型号：D363H/W
公称通经：DN100～1000mm、NPS4"～48"
公称压力：强度试验（1.5×PN）密封试验（1.1×PN）
适用温度：碳钢：-29℃～425℃，不锈钢：-40℃～650℃
适用介质：水、热水、蒸汽、油品
驱动形式：蜗轮传动、电动、气动、液动
焊接标准：GB12224、ANSI B16.25、DIN2559
产品详情

对悍式硬密封蝶阀特点
1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。

对悍式硬密封蝶阀主要技术参数

公称通径DN（mm）  DN（100～400）mm、in4～48
公称压力PN（MPa）  强度试验（1.5×PN）密封试验（1.1×PN）
适用温度  碳钢：-29℃～425℃，不锈钢：-40℃～650℃
适用介质  水、蒸汽、热水、油品
驱动方式  蜗轮传动、电动、气动、液动
压力等级  ANSI 150Lb/PN25
焊接标准  GB12224、ANSI B16、25、DIN2559


主要零部件材料

零件名称  材料
阀体  碳钢、不锈钢、铬铝钢
蝶板  碳钢、合金钢、不锈钢
阀座  3不锈钢、钴基硬质合金
轴套  不锈钢
阀杆  不锈钢、特殊材料
填料  柔性石墨

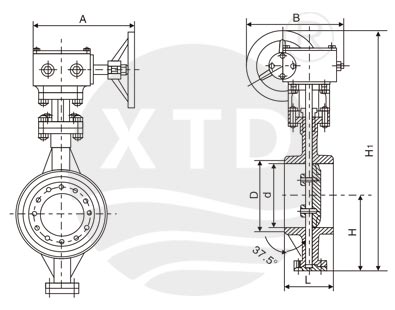

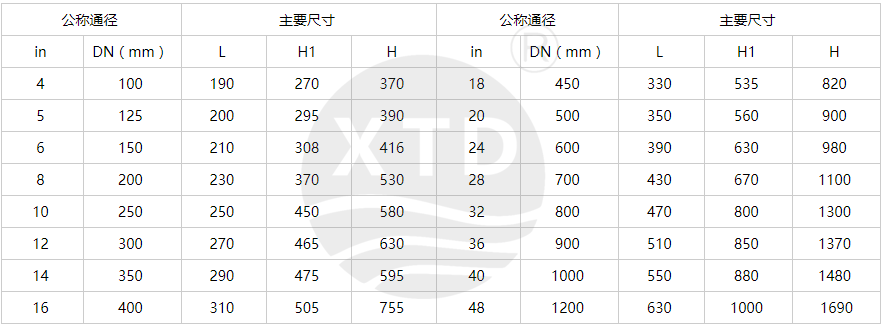

D363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸
