电动法兰式软密封蝶阀
产品型号:D941X
公称通径:DN50~1000mm
公称压力:PN0.6~4.0MPa
适用介质:水、蒸气、油品、酸类腐蚀性等
阀体材质:铸钢、304
驱动方式:电动,气动、手动
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

      D941X系列电动法兰式软密封蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。


产品特点
 1、功能强劲:智能型、调节型、开关式。
 2、体积小巧:体积仅相当于同类产品的35%左右。
 3、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
 4、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能


技术参数
公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。

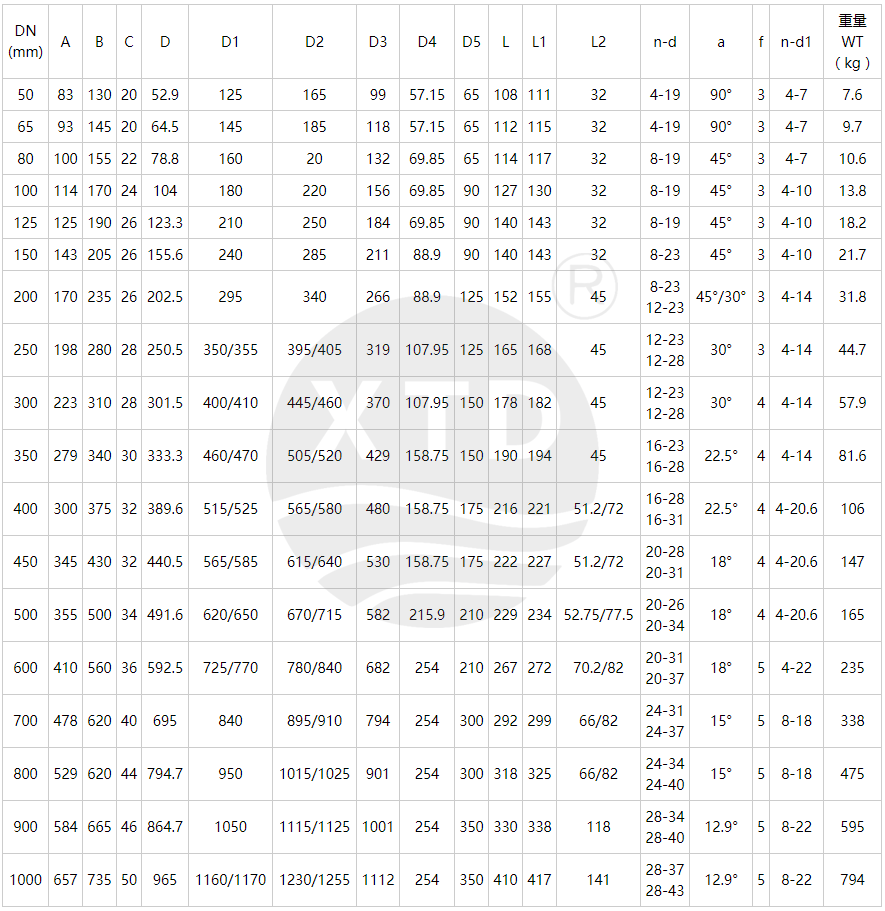

主要外形尺寸及重量(PN1.0/1.6MPa)
