大口径金属硬密封蝶阀
产品型号：D343H/Y
公称通径：DN50～2000mm
公称压力：PN0.6~4.0MPa
适用温度：-40℃～570℃
适用介质：水、油品、蒸汽、煤气、酸、碱等
制造标准：GB/T 122387-89
法兰标准：GB9113-2000、GB17241.6-1998
结构长度标准：GB12221-89
检验标准：GB/T 13927-92
产品详情

一、大口径金属硬密封蝶阀简介：
       D343H、D343Y、D341H型PN6~PN40多层次硬密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切水、气体、油品、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意安装在横向管道或竖向管道。D343H型涡轮金属硬密封蝶阀要比橡胶软密封蝶阀的帮命要长久，它的阀门通常为碳钢或不锈钢材质。

二、大口径金属硬密封蝶阀主要性能参数：

公称通径 DN 50～2000mm
公称压力 0.6MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
试验压力 PsMPa 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.5～0.8 MPa
适用介质 水、油品、蒸汽、煤气、酸、碱等
适用温度 -40℃～570℃

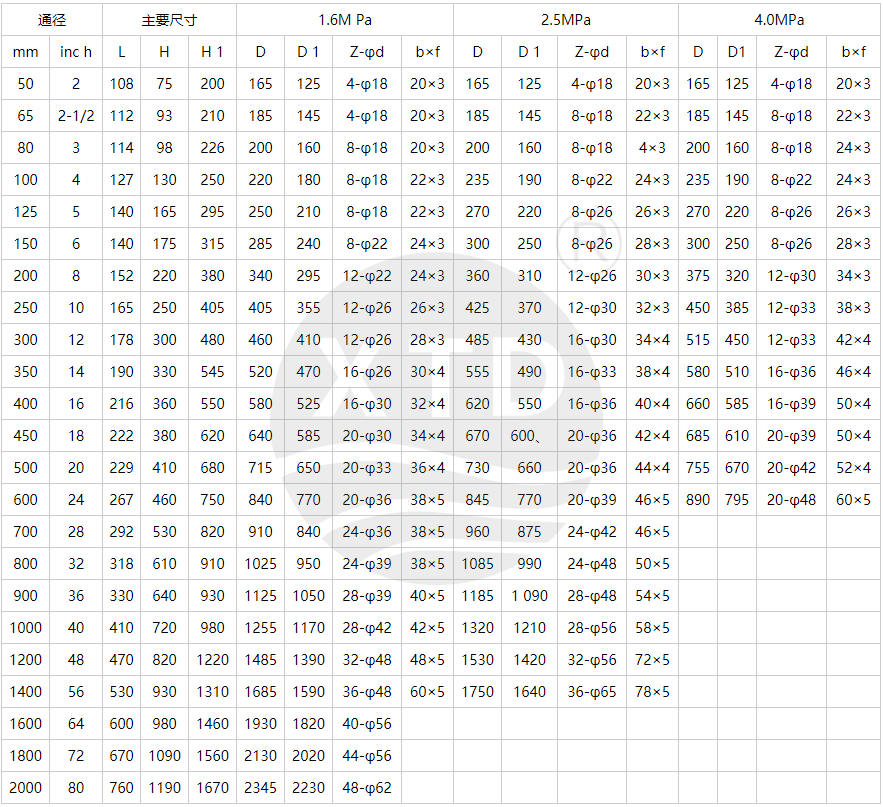

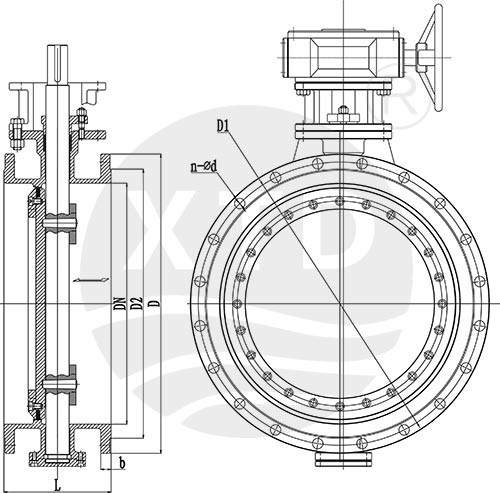

三、大口径金属硬密封蝶阀主要外形和连接尺寸：

D343H-10C、D343Y-10C、D341H-10C蜗轮法兰式硬密封蝶阀连接尺寸：

 D343H-16C、D343Y-16C、D341H-16C蜗轮法兰式硬密封蝶阀连接尺寸：

2.5Mpa压力型号有：D343H-25C、D343Y-25C、D341H-25C；4.0Mpa压力型号有：D343H-40C、D343Y-40C、D341H-40C
