气动高平台球阀
产品型号：Q641F
公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
阀体材质：WCB、304、316
设计标准：GB/12237
连接法兰尺寸：GB/9113、JB/T79
实验和检验：JB/T9092
产品详情

一、Q641F气动高平台球阀主要零件材料

序号NO

零件名称

材质

不锈钢 碳钢
1 螺栓 不锈钢SS304 碳钢
2 弹簧垫圈 不锈钢SS304 不锈钢SS304
3 螺母 不锈钢SS304 碳钢
4 阀盖 不锈钢CF8/CF8M 碳钢WCB
5 阀体 不锈钢CF8/CF8M 碳钢WCB
6 球 不锈钢CF8 不锈钢CF8
7 密封圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
10 压紧螺母 不锈钢SS304 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

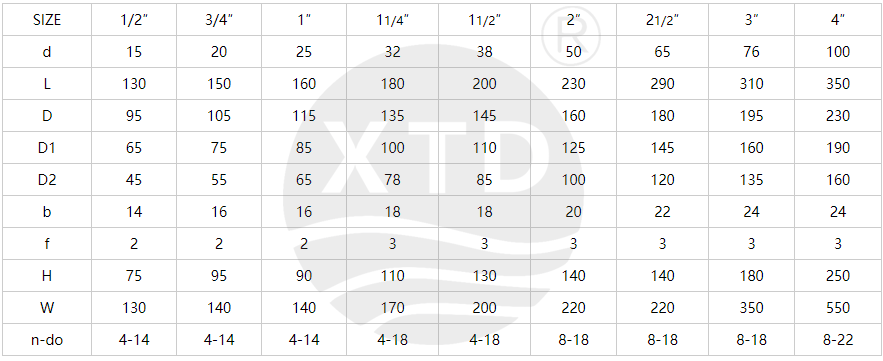

二、Q641F气动高平台球阀主要尺寸
