伞齿轮闸阀
产品型号：Z541H
公称通径：DN50～600mm
公称压力：PN1.5～10.0MPa
工作温度：-29～300℃(碳钢)
适用介质：水、蒸汽、油品、醋酸、氧化性介质、尿素等
主要材质：碳钢、铬钼钢、铬镍钛钢
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰连接尺寸：JB/T79-94
阀门检查和试验：GB/T13927-92
产品详情

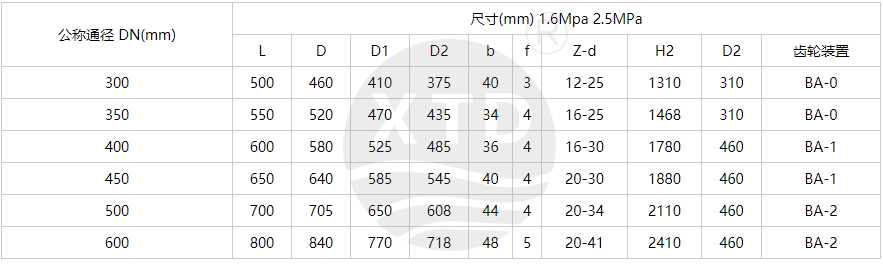

一、伞齿轮闸阀Z541H外形尺寸表



零件名称 材 料 零件名称 材 料
阀 体 WCB A105 Cr5Mo ZGCr18Ni9Ti 阀 盖 WCB A105 Cr5Mo ZGCr18Ni9Ti
支 架 WCB A105 Cr5Mo ZGCr18Ni9Ti 闸 板 WCB 25 Cr5Mo ZGCr18Ni9Ti
阀 杆 2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti 阀 座 25 25 304 304
密封环 304、增强柔性石墨 填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

二、伞齿轮闸阀Z541H主要零件材料


三、伞齿轮闸阀Z541H-主要特点及用途
 1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
 2、密封面采用不锈钢和硬质合金，使用寿命长。
 3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
 4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
