国标闸阀
产品型号：Z41H
公称通径：DN50～1200mm
压力范围：PN10～160MPa
工作温度：-29℃～+600℃
主体材质：碳钢、不锈钢、合金钢
设计与制造：GB12234
结构长度：GB12221
法兰尺寸：GB9113 JB79
压力温度：GB9131
试验检验：GB/T13927 、JB/T9092
产品详情

一、国标闸阀介绍

       用途与特点闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
 1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
 2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
 3、形体简单，制造工艺性好，适用范围广。


 压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7


二、国标闸阀主要零件材料及性能

体盖板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13CrSTL本体材料尼龙 增强柔性石墨1Cr13/
柔性石墨08软钢0Cr18Ni9Ti0Cr17Ni12
Mo2TiXD550F（T）PTFE 		柔性石墨增强
柔性石墨
SFB/260SFP
/260PTFE 		≤425 水、蒸汽、油品
WC1 38CrMoA125Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 销酸类
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类



 三、国标闸阀主要外形尺寸

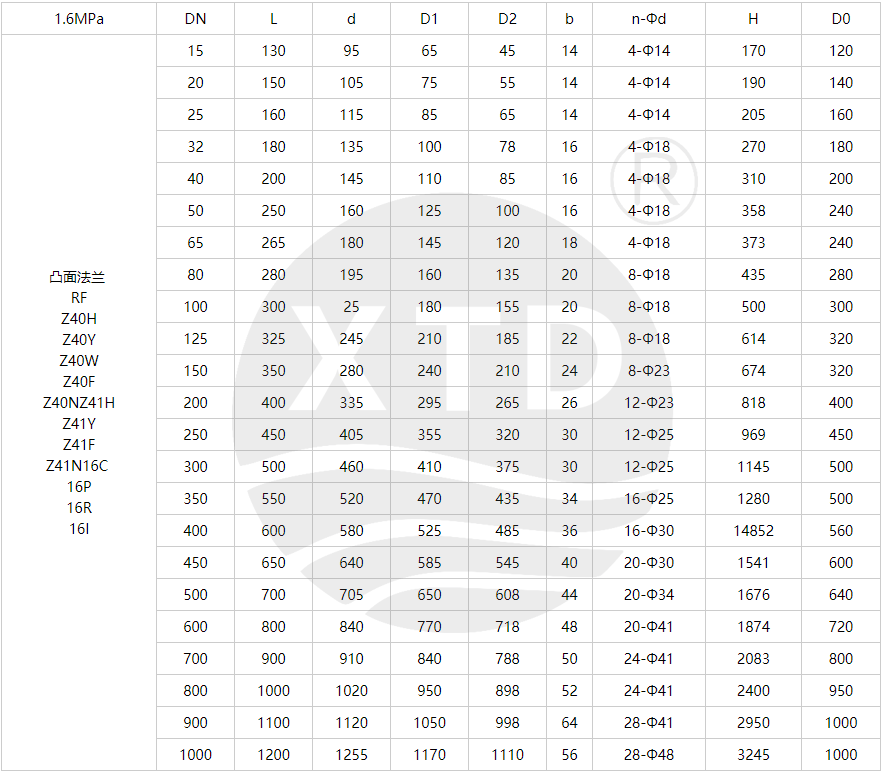

PN1.6MPa规格主要尺寸

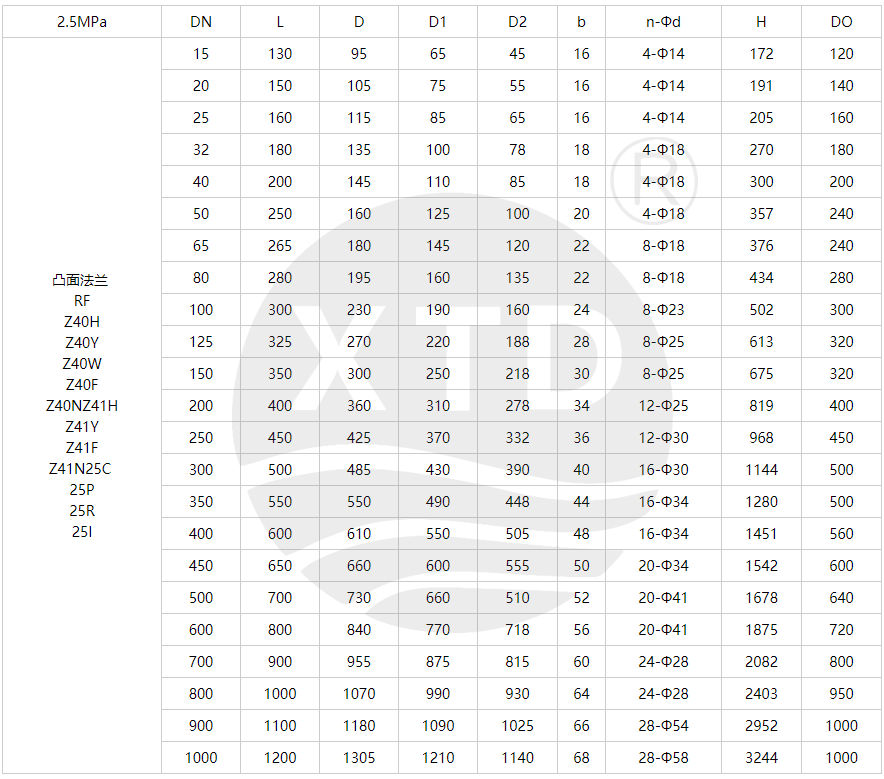

PN2.5MPa规格主要尺寸

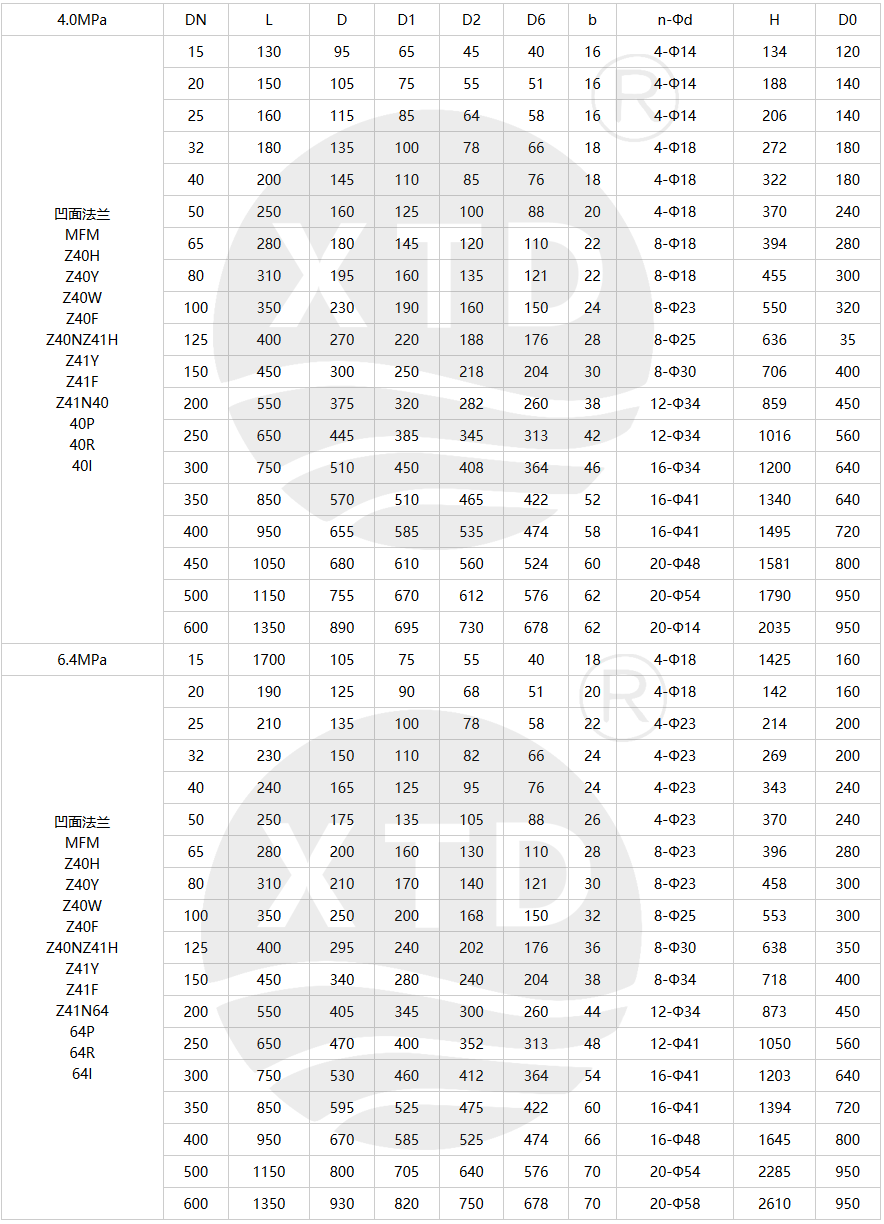

PN4.0MPa～6.4 MPa规格主要尺寸


PN10.0MPa～16.0MPa(规格主要尺寸)
