穿透式插板阀
产品型号：SCZ673F/H
公称通径：DN100~500mm
公称压力：PN1.0~2.5MPa
适用温度：橡胶≤80℃、四氟密封≤150℃
适用介质：矿浆、纸浆、纤维性介
阀体材质：1Cr18Ni9Ti/CF8M/CF8/ CF3M/Cf3 /WCB
设计标准：JB/T8691《对夹式刀形闸阀》
连接标准：GB/T9113.1-2000 《整体钢制管法兰》HG20592-1997 《整体钢制管法兰》
结构长度：GB/T15188.2-94《阀门的结构长度 对夹连接阀门》
试验与检验：GB/T13927《工业阀门 压力试验》
产品详情

一、穿透式插板阀主要零部件材质

阀体、上盖

碳钢、不锈钢

闸板

不锈钢

阀杆

不锈钢

密封圈

四氟、橡胶


二、穿透式插板阀主要性能规范

公称压力

1.0~2.5MPa

壳体试验

1.5MPa

密封试验

1.1MPa

工作温度

橡胶≤80℃、四氟密封≤150℃

运用介质

干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等

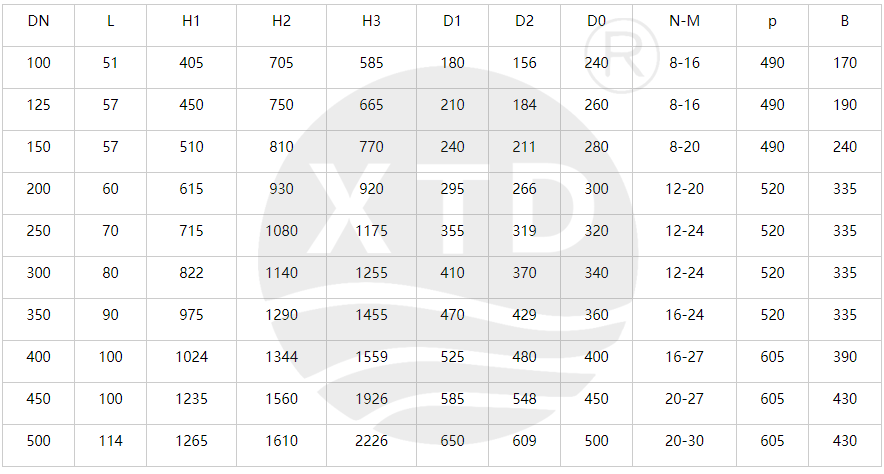

三、穿透式插板阀主要外形尺寸表
